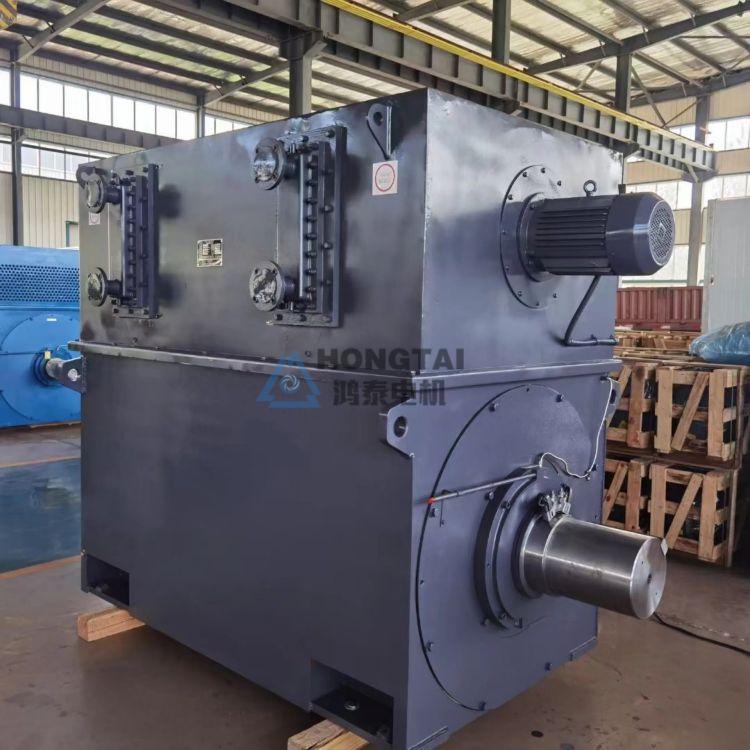

Z500-3B直流電機630KW/660V/515-1400r/min帶空水冷卻器

Z500-3B-630KW/660V/515-1400r/min/空水冷/帶PT100/帶加熱器/S1直流電動機

Z系列直流電機Z500-3B-630KW/660V/515-1400r/min/空水冷/帶PT100/帶加熱器/S1其性能、外形安裝尺寸及技術要求均符合JB/9577-1999標準及IEC***，電機的機械尺寸、公差符合-- ***。 本系列電動機可廣泛應州于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。 本系列電動機采用-- 設計，定子機座采用多角形迭片結構，充分利用了空間，具有體積小、重量輕、性能好等優點。定子磁軛、磁極、電樞鐵芯均采用***冷軋硅鋼板疊壓而成，具有良好的導磁性能。整個定子和轉子采用無溶濟漆真空壓力浸漆處理（VPl），使繞組具有良好的抗潮能力和機械強度，并且絕緣和導熱性能優良。本系列電動機采用滾動軸承，不停機加油結構，絕緣等級均為H級。 本系列電動機不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，只有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、***、自動穩速、反應靈敏的控制系統。

二、結構安裝型式、防護等級及冷卻方式

1．本系列電動機的安裝型式符合GB/T997和IEC34-7《電機結構及安裝型式代號》。

2．本系列電動機的防護等級根據GB/T4942.1和IEC34-5《電機外殼防護分級》標準， 外殼防護等級有IP23和1P44兩種。 3．本系列電動機冷卻方法根據GB/T1993和IEC34—6《電機冷卻方法》標準有以下四種，用戶如需其它防護等級和冷卻方法可另行協商。本系列電動機標準型式的冷卻空氣入口在電機的傳動端(非換向器端)。

3.1.IC06：自帶鼓風機的外通風：(防護等級為IP23)。 3.2.IC17：冷卻空氣進口為管道；出口為百葉窗排風；(防護等為IP23)。 3.3.IC37：冷卻空氣進出口均為管道；(防護等級為1P44)。 3.4.ICW37A86：全封閉帶空氣/水冷卻器。(防護等級為IP44)。
