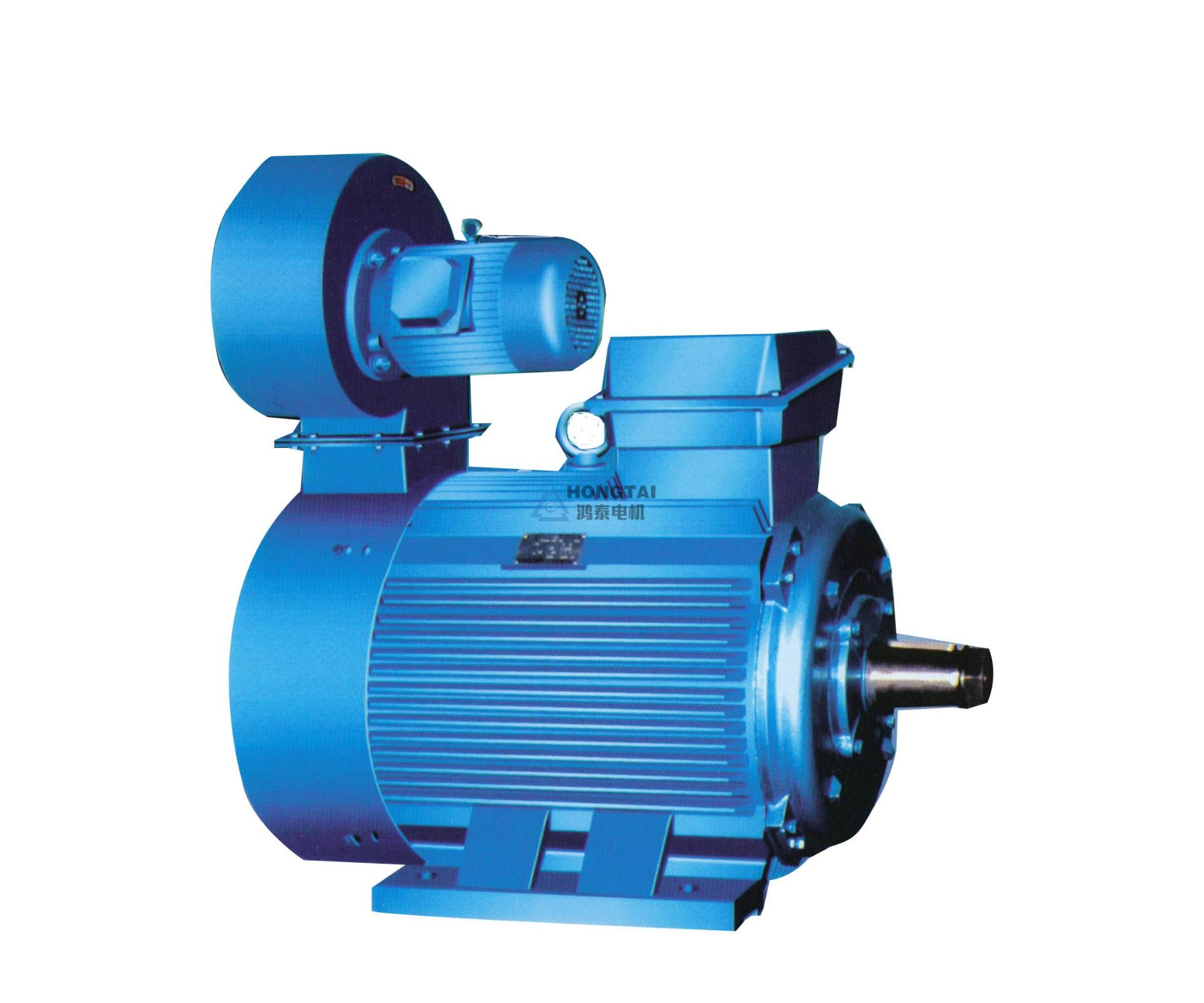

YZB（F）變頻起重冶金電機

YZB（F）系列起重及冶金用變頻調速三相異步電動機(以下簡稱電動機)是將起重機冶金用三相異步電動機的特點與變頻調速的優點集于一體，具有過載能力大機械強度高、調速范圍寬、運行穩定的特點?？蛇m用于各種類型的起重機冶金機械或其他類似設備，及經常起重、制動、逆轉的場合。

產品概述：
變頻系列起重及冶金用三相異步電動機
YZB（F）系列起重及冶金用變頻調速三相異步電動機(以下簡稱電動機)是將起重機冶金用三相異步電動機的特點與變頻調速的優點集于一體，具有過載能力大機械強度高、調速范圍寬、運行穩定的特點?？蛇m用于各種類型的起重機冶金機械或其他類似設備，及經常起重、制動、逆轉的場合。
1 電動機在下列條件下使用能正常運行。
（1）環境溫度不超過40℃（F級絕緣電動機）、60℃（H級絕緣電動機）。
（2）相對溫度≤90％。
（3）海拔不超過1000m。
（4）頻繁地啟動，制動（電氣或機械的）及逆轉。
2 電動機額定電壓為380V，額定頻率為50Hz，可在5－100Hz范圍內連續調速。
3 電動機基準工作制為S3－40%。
4 型號說明

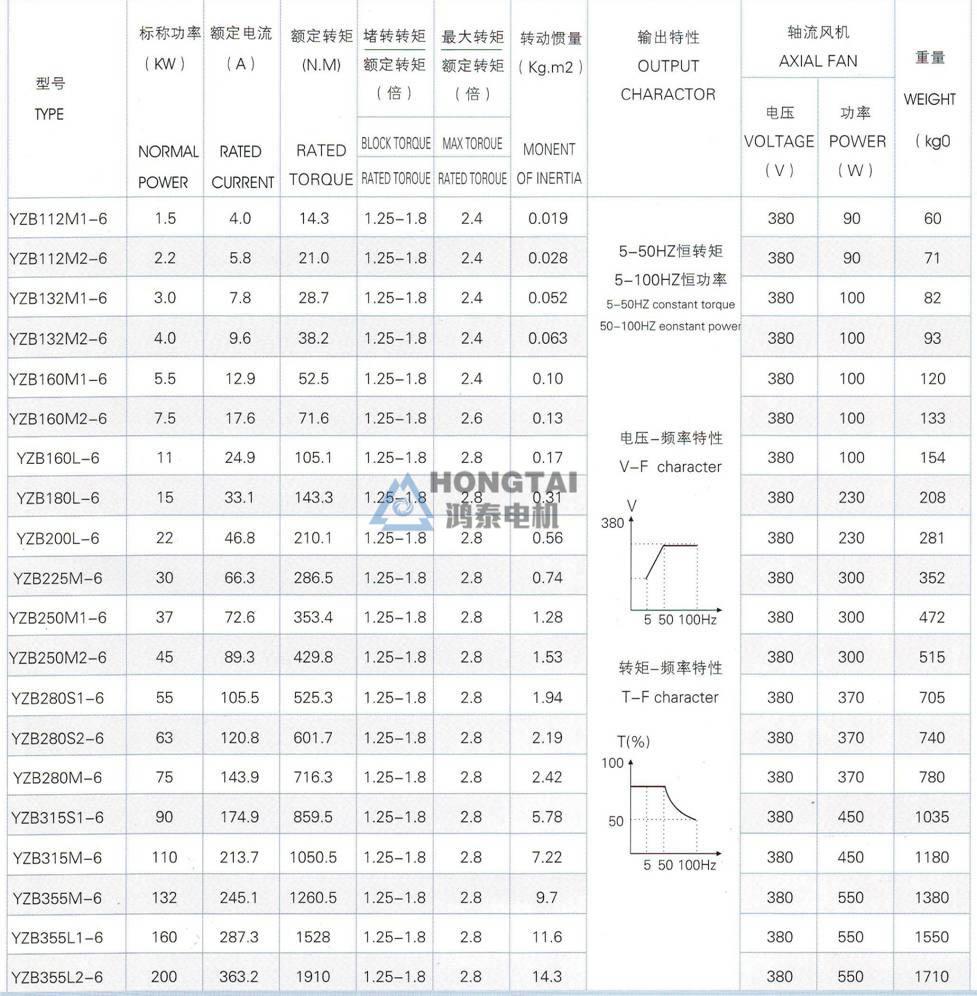

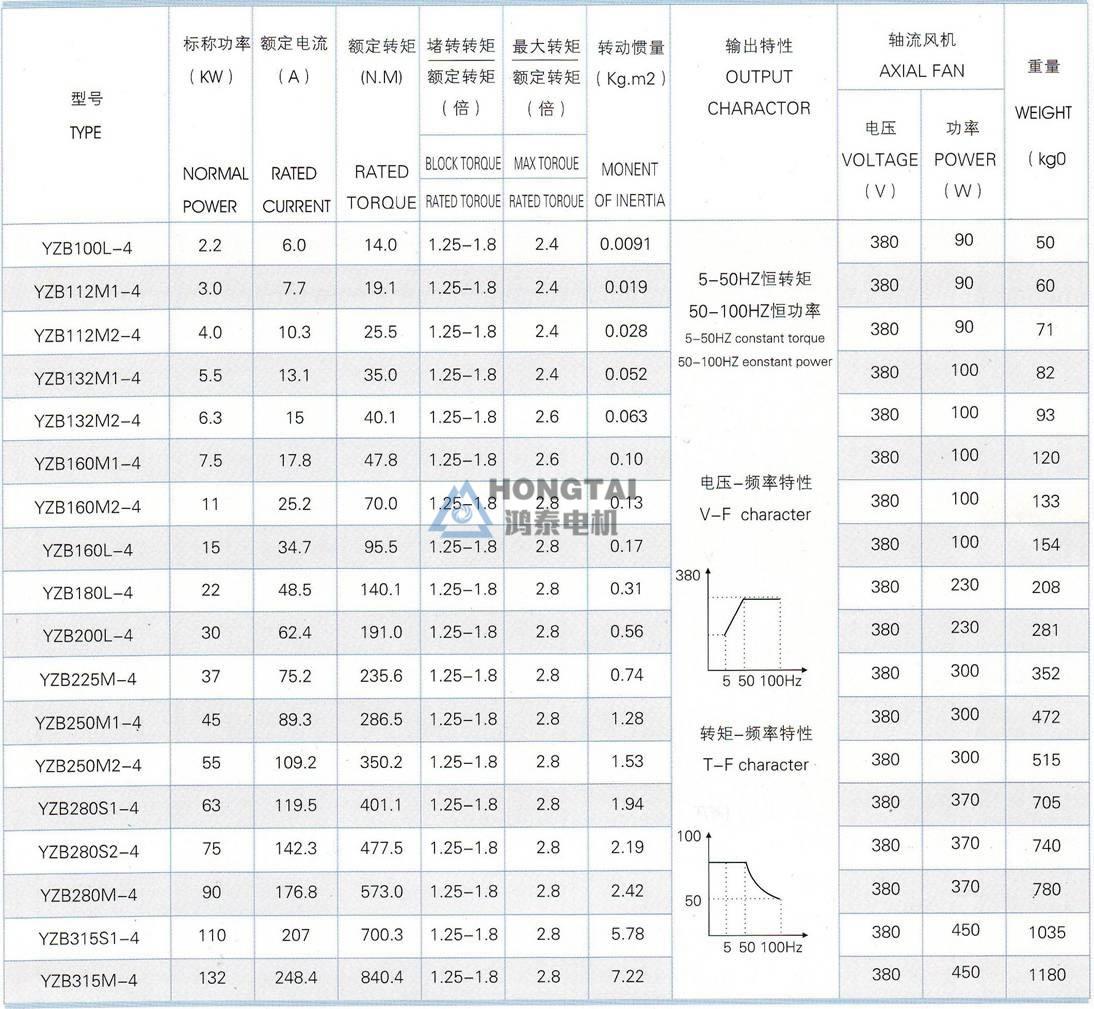

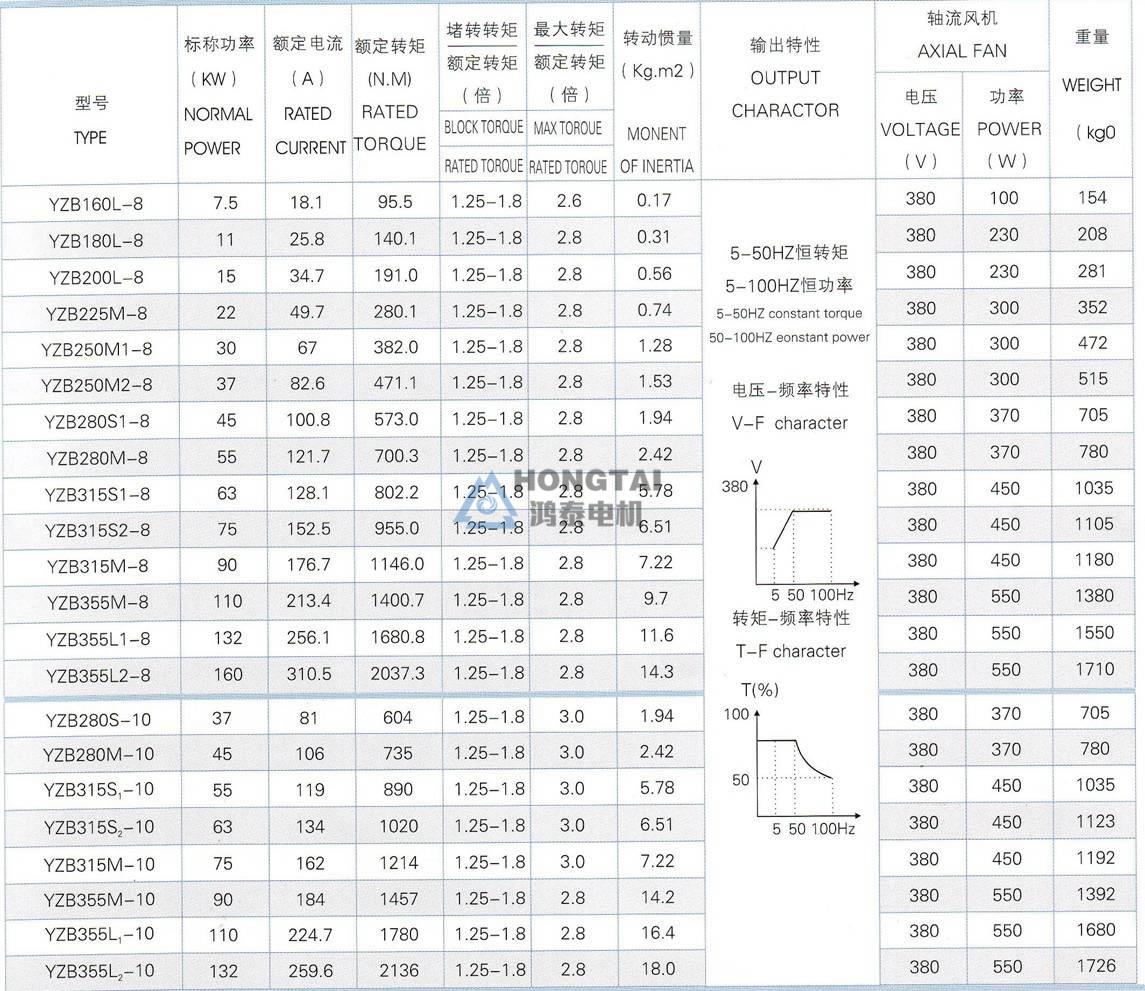

技術數據：　

注：1.堵轉轉矩/額定轉矩為5Hz時值
2.最大轉矩/額定轉矩為50Hz時值

電動機的結構：
防護等級：電動機防護等級為IP44，也可根據用戶要求制成IP54，冷卻風機防護等級為IP23。冷卻方式：電動機冷卻方式為全封閉軸向風機冷卻（IP416），也可按用戶要求制成其它冷卻方式。電動機結構安裝型式見下表：

安裝及安裝形式	代號	制造范圍（機座號）
	1M1001	100～160
	1M1003	180～355
	1M1002	100～160
	1M1004	180～355
	1M3001	100～160
	1M3003	180～225
	1M3011	100～160
	1M3013	180～315

絕緣等級：電動機絕緣等級為F級（一般環境用）、H級（冶金環境用）。接線盒：電動機定子接線盒根據用戶要求可位于機座頂部，也可位于機座右側或左側。

安裝及外型尺寸：

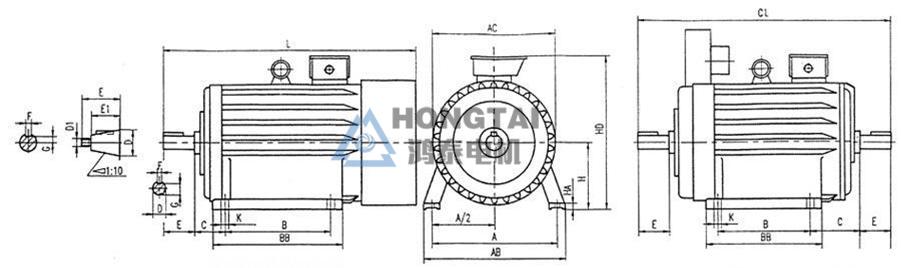

1 YZB（F）系列IM1001、IM1003、IM1002、IM1004臥式安裝、機座帶底腳、端蓋無凸緣的電動機

機座號	安裝尺寸及公差																				外形尺寸
	A	A/2	B	C		D		D1	E		E1	F		G		H		K		螺栓直徑	AB	AC	BB	HA	HD	L	CL
				基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差	基本尺寸	極限偏差
100L	160	80	140	63	±2	28	+0.008 -0.004		60	±0.37		8	0 -0.036	24	0 -0.2	100	0 -0.5	12	+0.043 0	M10	205	215	200	12	250	500	395
112M	190	95	140	70		32			80			10		27		112					250	245	235	15	330	590	505
132M	216	108	178	89		38								33		132					275	285	260	17	360	645	577
160M	254	127	210	108	±3	48	+0.018 +0.002		110	±0.43		14	0 -0.043	42.5		160		15		M12	320	325	290	20	420	758	718
160L			254																				335			800	762
180L	279	139.5	279	121		55		M36×3			82			19.9		180					360	360	380	22	460	870	800
200L	318	159	305	133		60		M42×3	140	±0.50	105	16		21.4		200		19	+0.052 0	M16	405	405	400	25	510	975	928
225M	356	178	311	149	±4	65								23.9		225					455	430	410	28	545	1050	998
250M	406	203	349	168		70		M48×3				18		25.4		250		24		M20	515	480	510	30	605	1195	1092
280S	457	228.5	368	190		85		M56×4	170		130	20	0 -0.052	31.7		280	0 -1.0				575	535	530	32	665	1265	1180
280M			419																				580			1315	1240
315S	508	254	406	216		95		M64×4				22		35.2		315		28		M24	640	620		35	750	1390	1310
315M			457																				630			1440	1360
355M	610	305	560	254		110		M80×4	210	±0.58	165	25		41.9		355					740	710	730	38	840	1650	1610
355L			630																				800			1720	1680

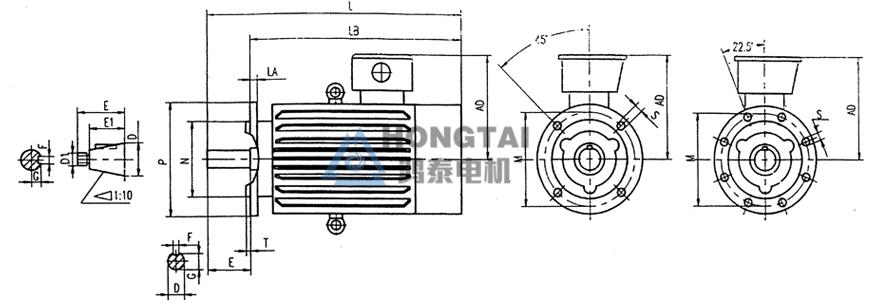

2 YZB（F）系列IM3001、IM3003、IM3011、IM3013立式安裝、機座不帶底腳、端蓋有凸緣的電動機

機座號	安裝尺寸及公差																				外形尺寸
	凹緣代號	D		D1	E		E1	F		G		M	N		P	S		螺栓直徑	T 最大	孔數(個)	AD	L	LA	LB
		基本尺寸	極限偏差		基本尺寸	極限偏差	基本尺寸	基本尺寸	極限偏差	基本尺寸	極限偏差		基本尺寸	極限偏差		基本尺寸	極限偏差
100L	FF215	28	+0.008 -0.004		60	±0.37	—	8	0 -0.036	24	0 -0.2	215	180	+0.014 -0.011	250	15	+0.043 0	M12	4	4	180	500	14	440
112M		32	+0.018 +0.002		80			10		27		265	230	+0.016 -0.013	300						220	590		510
132M	FF265	38								33		300	250		350	19	+0.052 0	M16	5		230	640		560
160M	FF300	48			110	±0.43		14	0 -0.043	42.5											250	820	18	710
160L																						870		760
180L		55		M36×3			82			19.9											280	910		800
200L	FF400	60		M42×3	140	±0.50	105	16		21.4		400	350	±0.018	450					8	320	1050	20	910
225M		65								23.9												1110		970
250M	FF500	70		M48×3				18		25.4		500	450	±0.020	550						385	1280	22	1140
280S		85	—	M56×4	170		130	20	0 -0.052	31.7											435	1380		1210
280M																						1430		1260
315S	FF600	95		M64×4				22		35.2		600	660	±0.022	660			M20	6		520	1490	25	1320
315M																						1540		1370
